레이 문열림 경고등 DIY 수리 _ 조수석 도어래치 자가수리 메뉴얼

Do It Yourself

by 열혈아빠 2021. 9. 25. 18:53

본문



레이 문열리 경고등이 꺼지질 않는다!!

얼마전 온가족 우리집 애마(시내 마실용은 전기차 레이가 쵝오!!) 를 타고 나갔는데.... 분명..... 문을 잘 닫았는데

아래처럼 문열림 경고등이 뜨네 ... 이상하다... 문분명히 잘 닫았는데 왜이러지??



레이 문열림 경고등 오류 _ 고질병이라 한다.

다둥이 가정으로 최대한 불필요한 비용을 줄여야만 하는 입장에서 불꽃 검색을 해보니.... 레이 고질병이라 한다.

뭐 불꽃 검색할것도 없이 레이 문열림 경고등 으로 검색하자마자 바로 뜨더라.



부품교체하지 않고, 해결할 수 있는 방법은 없다 보면된다.

왜냐하면 조수석 문짝 하단부 도어래치 부분을 확인해 보니 가루가 만져지는게 단순한 접촉불량이 아니라

부품(도어래치) 자체가 소모품처럼 약하게 제작되어 부품을 교체하지 않으면 해결이 불가능했다.





얼마전 단순한 정비만 했음에도 돈십만원가량 훌쩍 날아감을 경험해본 입장에서

혼자 해볼순 없을까 싶어 인터넷으로 공부좀 했다.

(나사 몇개 풀고, 뚝딱뚝딱 끝 돈주세요!! ← 기술값이긴 하지만 단순작업임에도 돈십만원 우습더라)

보면 볼수록 이거 너무 쉬운데.... 충분히 할수 있겠다 싶었다.

어차피 재미도 있을것 같기도하고, 내 물건 애착도 가고, 와이프에게 생색내기도 좋고, 아이들 교육에도 좋아보여 도전!!

그래서 시간있을때 도전!! 해야겠다 싶어 오늘 날잡고, 기아부품대리점에서 부품사서 직접 교체해봤는데



결론은 충분히 가능하다!!



-------------------------------------------------------필요한 준비물------------------------------------------------------------

  • 부품 : 81320 A3000 LATCH AWWY-FRONT DOOR L _ 16,170원(기아현대 대리점 직접구매 VAT포함가)
  • 필요공구 : 별모양 드라이버 / 일반 드라이버 / 전동드릴
  • 기타 : 스카치테이프

81320 A3000 LATCH AWWY-FRONT DOOR L _ 16,170원

기아 현대 부품대리점 에 가면 레이 도어래치 부품 구하러 왔다하면 바로 안다.

자주 고장나는부분이라하고, 차량번호를 물어본다.

차량번호로 맞는건지 아닌건지 바로 확인이 가능한가 보다.

도어래치도 두 부분이 있다 하는데 위 아래 어느쪽이냐 묻길래 아래쪽이라 말하고, 결재하고 챙겨온다.







부품과 필요한 공구가 준비되면 조수석 문을 충분히 오픈할 수 있는 공간에 주차하고 문을 활짝 열어준다.

그리고 문짝 커버와 도어래치를 분리하면 되는데

대략 아래 위치에 볼트가 있다.

좀 주의할건 하단부 별모양 볼트를 제외하고는 모두 볼트가 커버로 숨겨져 있다는것만 주의하면 된다.

이렇게 볼트가 숨어있다. 송곳같은것으로 쑤셔 커버를 올리면 볼트확인가능
측면부도 마찮가지 저 커버를 올리면 볼트확인 가능 _ 아 동그란건 떨어지니 분실되지 않도록 주의요망
이 커버는 쉽게 분리가능 _ 과감하게 당기면 분리됨

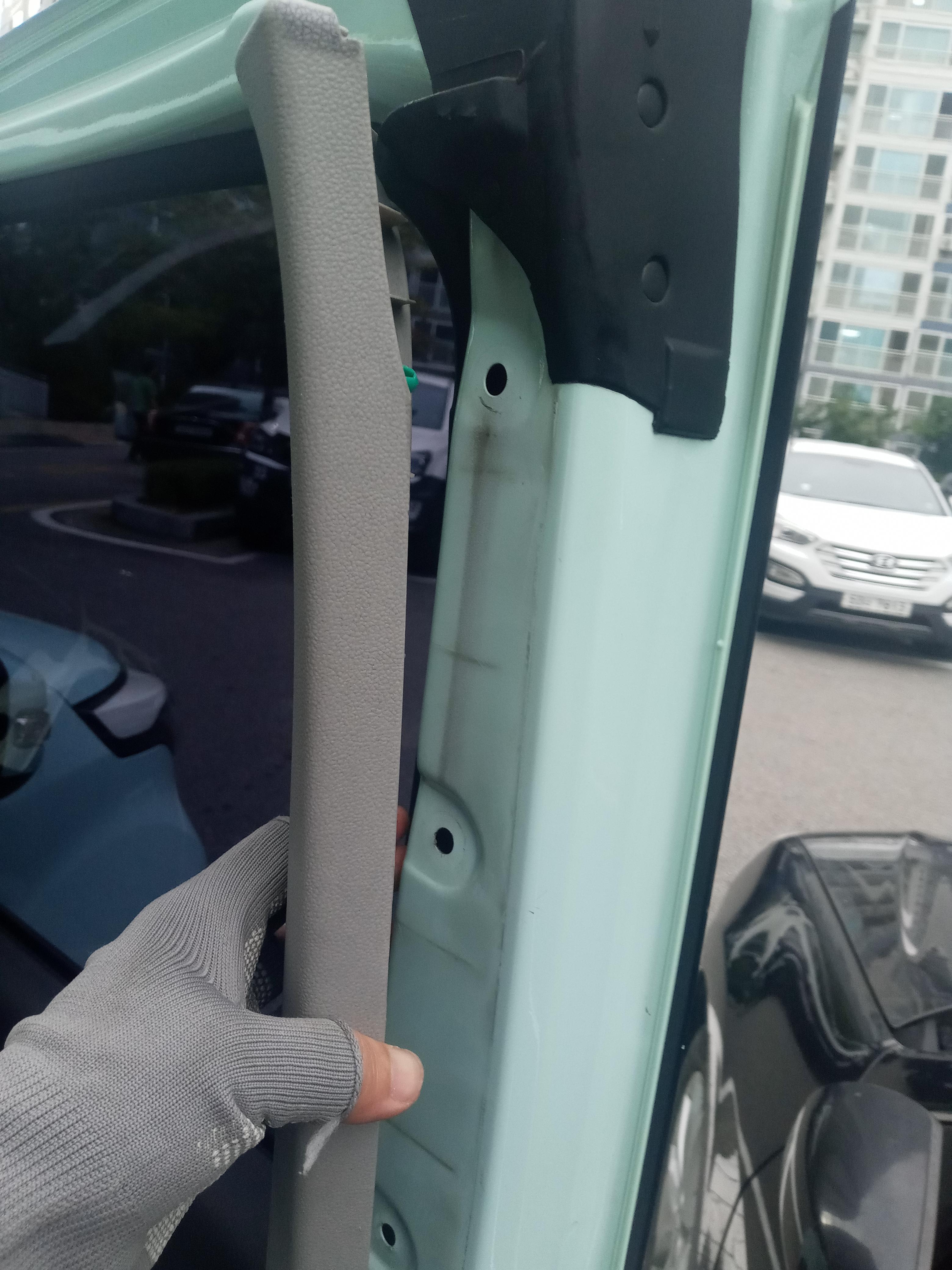

요것도 저 사각부분이 아무 의미없는게 아니다 도어래치 를 보기 위해서 반드시 분리해야만 함
볼트를 분리하면 아래 사진의 손잡이 안쪽 부분의 커버 분리가 가능한데 볼트를 풀면 된다
손잡이 커버를 분리하면 안쪽에 또 볼트가 있다.
당연히 이 볼트도 분리한다.



이러면 커버분리가 가능한데 주의할점



이상하게 잘 안빠진다!

그래서 유심히 잘펴 보았더니

위 사진처럼 아래에서 들어서 빼야만 하는 구조로 되어 있는것같아.... 힘을 팍! 주었더니.. 분리가 된다!!

아래부분에 손가락을 집어넣어서 아래부분부터 분리하자!

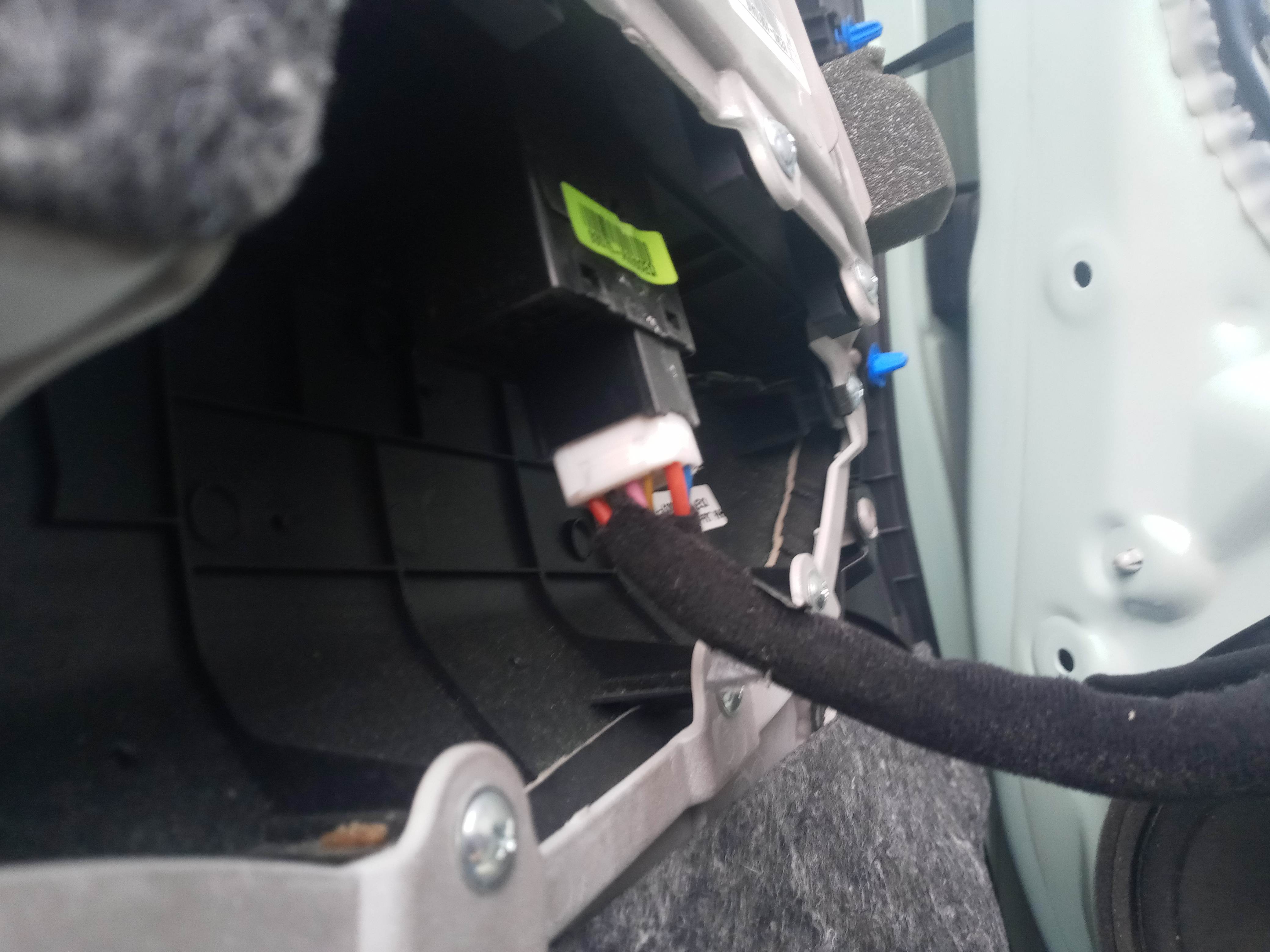

커버를 벗긴 모습인데 커버를 온전히 분리해야 이후 작업이 용이할테니

이것도 분리하면 된다.

분리하는 요령은 위에사진 흰색 부분 안쪽을 더듬으면 사진 반대편쪽에 눌리는 부분이 있다 그부분을 꾸~욱~~

누른 상태네서 당기면 분리가 된다.











그다음 위 사진부분에 비닐은 좀 잘라낸다.

그래야 도어래치를 들어낼 수 있다.

비닐을 반정도 들어내고, 아래 부분의 도어래치를 확인하자!



















여기서 사진이 하나 빠진부분이 있는데

별모양 볼트를 문 하단부에서 3개 분리해야만 한다.

별모양 볼트를 풀기위한 드라이버는 다이소에 있다 하는데 조그마한 곳에는 없는것 같고,

큰곳에 가야 있을것 같다.

다행히 내가 가지고 있는것으로 했는데 가능해서 난 작업을 시작했지만

만약에 별모양 볼트를 무수 없다면 절대 커버를 오픈해선 안된다!!

괜한 헛수고임!!









계속 진행하기 위해

부품을 확인한다!

기존 부품과 설치되어 있는 부품의 위치를 가늠하고, 가능하겠다 판단되어 기존부품을 분리한다.

당연히 위에 언급했던 것처럼 조수석문 하단부 별모양 볼트 3개를 분리하고,

전기적 코드연결부(잭)을 분리하고, 고리부분을 들어내니 간단히 풀린다.









분리할때 위 사진처럼 고정용 핀이 있는데 이건 아래 사진처럼 고리모양 처럼 되어 있으니

고리부분을 살짝 누르면서 밀면 분리가 쉽게 된다.























기존 파손된 도어래치 부품을 분해하였다면 그것과 역순으로 조립하면 된다.

핀을 결합하고, 고리를 끼우고, 별모양 볼트 3개 결합





그리고, 잘라냈던 비닐을 최대한 빈틈없이 원위치 시키고, 잘라냈던 부분은 스카치 테이프로 단단히 부착한다.

혹시 비가 틈으로 들어가기라도 하면 망가지지 않도록 단단히!!!















커버는 분리의 역순으로 조립한후 이상여부를 확인하는 순간!!

두근두근 했는데

잠시 안되나 싶었지만 문 다시 두어번 닫으니 경고등이 사라진다!



약 30~40분 정도 걸렸는데 나 스스로가 뿌듯~~해 지는 순간이었다.



오늘 최소 정비비 4만원 이상은 절약했다.

오늘 아주 기분좋다!!
